品牌 :
必勒
型号 :
BL-RB500
电流 :
交流
动力形式 :
超声波
控制方式 :
自动
频段 :
高频
驱动形式 :
手动
作用原理 :
脉冲
输出功率 :
21.5KW
频率 :
50-60Hz
输入电压 :
220V
焊接面积 :
350*350mm
振头冷却系统 :
风冷
振荡系统 :
他激式
功率 :
21.5KW
作用对象 :
热塑性材料
升降控制 :
电动
焊接原理 :
对焊
外形尺寸 :
1960X1690X2400mm
净重 :
2500KG
用途 :
焊接热塑性材料
产品详情
Product details

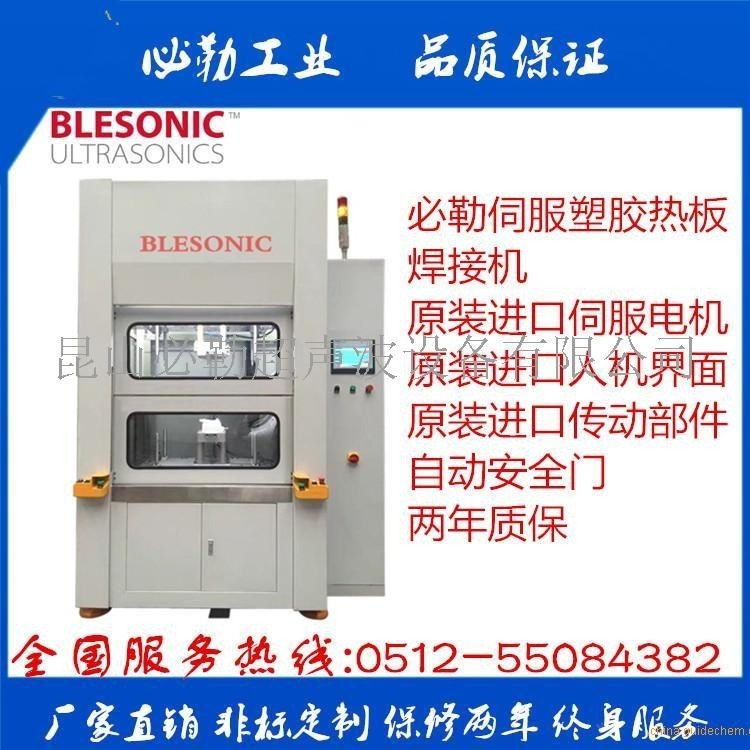

2019新款伺服热板机
2019新款伺服热板焊接机，是专门为Toplink定制的机型，用于医疗类器材的焊接。该款机型精度要高，严格按照客户IOQE验收标准定制，注重每一个细节，此款设备从研发到生产出货，历时3个月，现已正常交付使用；现在对外销售该款产品。

必勒精密热板焊接机 全自动伺服塑料热板机 汽车门板焊接机BL-RB500示例图1

设备参数：
型号：BL-RB-500
额定电压：380V
额定电流：3
额定功率：21.5KW
外形尺寸:1960X1690X2400mm
功率:约15KW
电源:AC380V
总重:约2500KG
气源:0.5~0.7MPa
节拍:30S左右(不包含取放件时间)

设备性能及配置
1、温度控制
使用温度控制器,K型热电偶检测,温度温差设定在3度以内,超出温差范围设备自动调整。
2、模具
底模采用 进口铝材CNC数控加工,热板模具接触面镀铁佛龙；上下热模具分别分布10根发热管,确保焊接画发热均匀，与实际温度控制5度以内；开机升温时间小于0.5小时。
3、驱动系统
热板模具移动机构采用伺服电机双滚珠丝杆+直线导轨驱动；上下模产品固定方式采用吸盘吸紧或气缸夹紧方式；上下模具移动机构采用伺服电机双滚珠丝杆+直线轴承驱动；换模机构采用气缸驱动。
4.安全设备
设备具备双重保护功能,确保操作人员安全；设备设有双手启动按钮、急停开关，设备带有一对安全光栅,确保操作人员的安全；设备操作位设有自动门,在焊接时自动关闭,焊接完成时自动打开；设备机架方通焊接,四周用钣金做门板,门需合闭方能启动设备。
5、控制系统
采用PC控制系统，人机界面操作窗口，调整各焊接参数,上下模具温度设定；配备电器、电路控制柜,电器和气路独立分开；设置密码保护,防止非设备管理人员操作；PLC程序可根据客户要求增减,根据模具编号设定工作程序。

伺服热板焊接机备主要特点：
1.设备加工工艺
机架主体采用 钢方通焊接，外罩封钣金，表面采用烤漆处理；设备机加工零件采用磨床研磨表面镀镍平面度可0.05mm。
2.温度控制
使用电热管加热方式，高精度温度模块控制，K型热电偶实时检测，温度温差设定在3度以内，超出温差范围设备自动调整，使发热板保持恒温状，产品焊接质量更稳。
3.模具
底膜采用 进口铝材CNC数控加工；热板模具表面镀铁佛龙，上下热模具分別分布发热管确保焊接面发热均匀；与实际温度控制5度以内；开机升温时间小于0.5小时；热板模具，底模相对位置及水平可以调节。
4.驱动系统
热模板移动机构采用日本松下伺服电机+台湾上银双滚珠丝杆+直线导轨驱动，重复精度0.02mms；上下模产品固定方式采用吸盘吸紧或气缸夹紧方式；自动安全门采用日本SMC气缸+台湾上银直线导轨驱动。
5.安全设备
设备设有双手启动按钮；一个急停开关；设备带有一对安全光栅，确保操作人员的操作安全；设备操作位有自动安全门，在焊接时自动关闭，焊接完成时自动打开；设备后门和侧门为维修门，门需合闭方能启动设备。
6.设备控制系统
采用日本三菱PLC编程控制，10寸人机界面触摸屏，参数化设计，参数设定修改操作简单。
7.换模
采用三层模板组合方式；整款产品模具一次性换模；操作简单高效；1人即可完成。

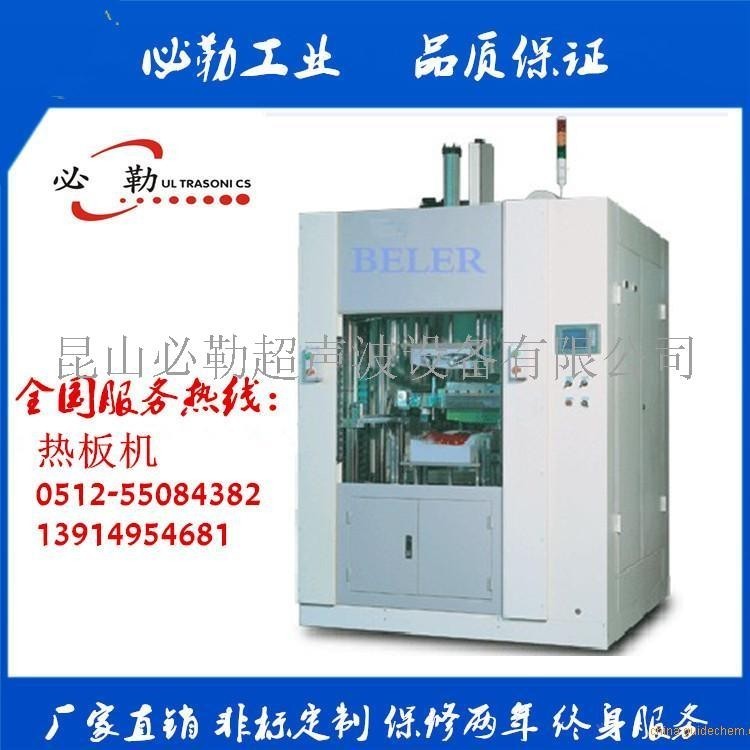

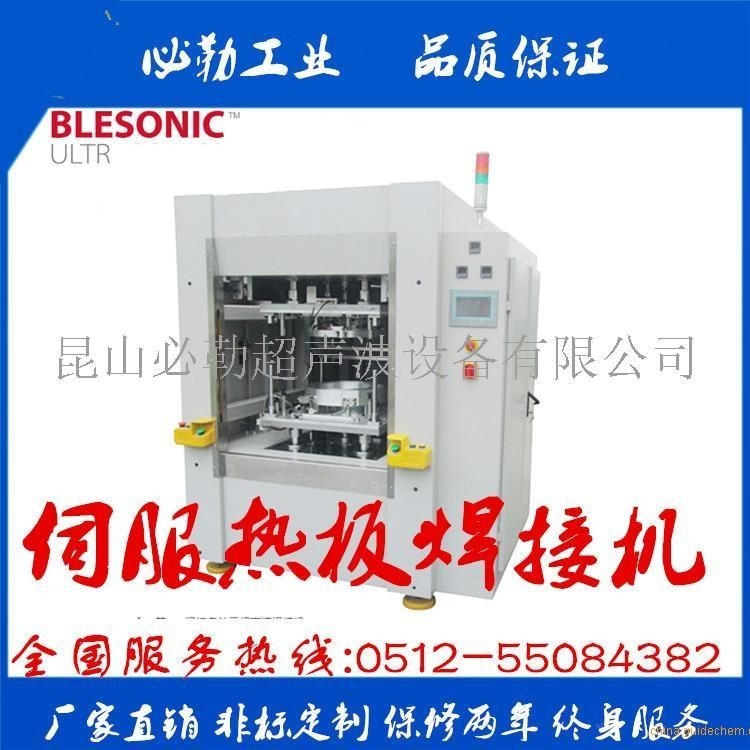

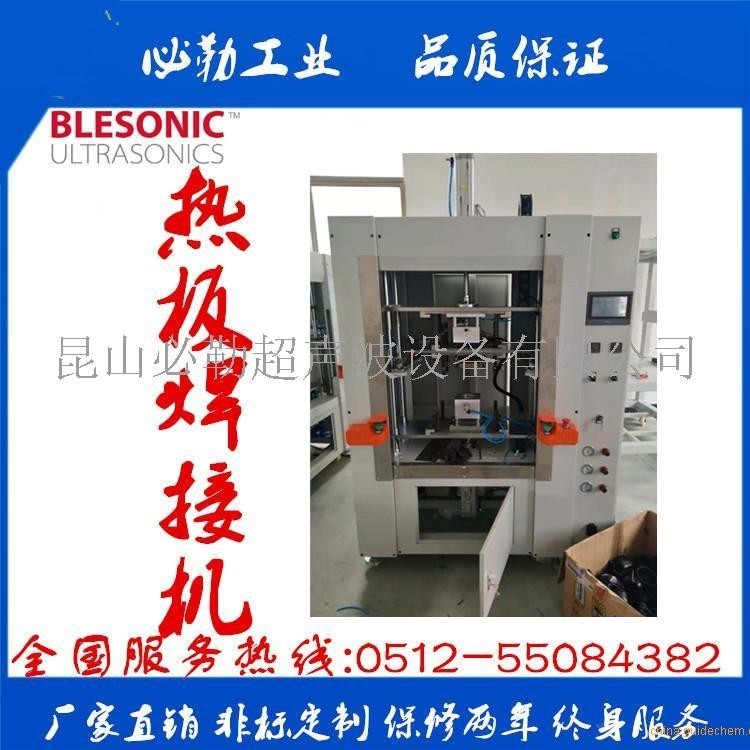

机器细节展示：
必勒高精密热板焊接机 全自动伺服塑料热板机 汽车门板焊接机高精密热板焊接机 全自动伺服塑料热板机 汽车门板焊接机BL-RB500高精密热板焊接机 全自动伺服塑料热板机 汽车门板焊接机BL-RB500示例高精密热板焊接机 全自动伺服塑料热板机 汽车门板焊接机BL-RB500示例图5
